Configuração de Páginas no CADeSIMU

Um projeto elétrico bem elaborado não depende apenas da correta disposição dos componentes, mas também de uma organização visual clara e profissional. No CADeSIMU, as configurações de página são fundamentais para otimizar a apresentação dos diagramas, garantindo que todas as informações sejam exibidas de maneira eficiente e de fácil compreensão.

Neste artigo, vamos explorar em detalhes como configurar suas páginas no CADeSIMU, desde o tamanho do papel até ajustes avançados de visualização, permitindo que você domine completamente o ambiente de trabalho e crie projetos mais precisos e bem estruturados.

Acessando as Configurações de Página

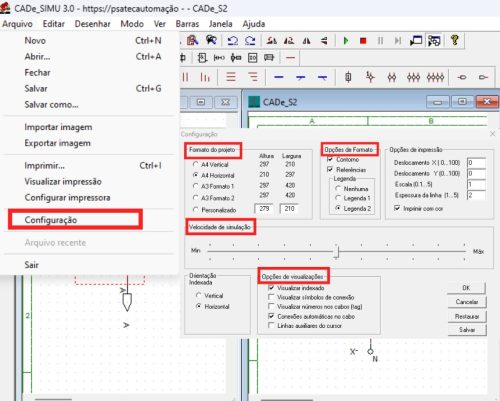

No CADeSIMU, as configurações de página estão localizadas no menu Arquivo → Configuração. Ao abrir essa janela, você encontrará diversas opções que permitem personalizar:

-Formato e orientação da folha
-Exibição de margens e referências cruzadas
-Legendas e informações do projeto
-Velocidade de simulação
-Orientação de terminais
-Ferramentas auxiliares de desenho

Vamos analisar cada uma dessas configurações para que você possa aproveitar ao máximo o software.

1. Formato do Projeto: Tamanho e Orientação da Folha

O CADeSIMU oferece diferentes formatos de folha, permitindo que você escolha o mais adequado para o seu projeto.
Tamanhos Padrão
A4 (210 x 297 mm): O formato mais comum, disponível em:

• Orientação  horizontal (paisagem) – ideal para diagramas mais amplos.
• Orientação vertical (retrato) – útil para esquemas mais compactos.
• A3 (297 x 420 mm): Disponível em duas variações:



• Formato 1: Margens ajustadas nas laterais.
• Formato 2: Margens posicionadas na parte superior, alterando o espaço útil de desenho.

-Tamanho Personalizado
Se o projeto exigir um formato diferente, você pode definir manualmente altura e largura em milímetros, garantindo flexibilidade para diagramas não padronizados.

2. Opções de Formato: Controle o Que é Exibido

Essa seção permite ativar ou desativar elementos visuais importantes:

-Margens (Contorno)
Ativado: Exibe as margens padrão da folha, ajudando no alinhamento.
Desativado: Útil se você preferir definir suas próprias margens usando ferramentas de desenho.

-Referências Cruzadas
Ativado: Mostra a grade de coordenadas (letras A-H e números 1-5), essencial para localização de componentes.
Desativado: Remove as referências, útil em projetos mais simples.

-Legenda do Projeto
Nenhuma: Oculta a legenda padrão (útil se você criar uma manualmente).
Legenda 1 e Legenda 2: Dois modelos pré-definidos que exibem informações como título, autor e numeração de páginas.

3. Velocidade de Simulação: Controle o Tempo do Circuito

Ao simular circuitos com temporizadores ou relés, a velocidade de simulação pode ser ajustada para melhor análise:

Normal: Tempo real (1 segundo no CADeSIMU = 1 segundo real).
Acelerado: Ideal para testar circuitos com longos intervalos de tempo.
Desacelerado: Permite analisar operações rápidas (como acionamento de contatos) em câmera lenta.

4. Orientação Indexada: Posicionamento dos Terminais

Define como os números dos terminais (ex.: A1, A2, 13, 14) são exibidos:

Horizontal (padrão): Facilita a leitura.
Vertical: Útil em espaços reduzidos, mas pode dificultar a visualização.

5. Opções de Visualização: Ferramentas que Facilitam o Desenho

-Visualizar Indexado
Ativado: Mostra identificação dos terminais (A1, A2, etc.).
Desativado: Oculta essas informações (útil para simplificar a visualização).

-Símbolos de Conexão (Bolinhas Azuis)
Ativado: Indica os pontos exatos onde os fios devem ser conectados, evitando erros.
Desativado: Requer maior atenção ao posicionar conexões.

-Números Automáticos em Cabos (Tags)
Ativado: Numera automaticamente os condutores, auxiliando na identificação.
Desativado: Permite numeração manual, evitando poluição visual.

-Conexões Automáticas em Cabos
Ativado (recomendado): Cria derivações automaticamente ao cruzar condutores.
Desativado: Exige inserção manual de pontos de conexão.

-Linhas Auxiliares do Cursor
Ativado (altamente recomendado): Exibe linhas-guia que ajudam no alinhamento preciso de componentes.
Desativado: Requer maior cuidado para manter a organização.

Conclusão: Domine Seu Ambiente de Trabalho

Configurar corretamente as páginas no CADeSIMU é essencial para criar projetos claros, organizados e profissionais. Cada ajuste — desde o tamanho da folha até as ferramentas de auxílio visual — contribui para um fluxo de trabalho mais eficiente.

Experimente diferentes combinações e descubra quais configurações melhor se adaptam ao seu estilo. Com essas personalizações, seus diagramas elétricos ganharão precisão e facilidade de interpretação, tornando-se referência em qualidade.

Dica extra: Salve suas configurações preferidas como padrão para agilizar a criação de novos projetos!

E aí, pronto para aplicar essas dicas? Conte nos comentários como você costuma configurar suas páginas no CADeSIMU!Até a próxima!
