No universo da automação e dos projetos elétricos, a capacidade de um circuito interagir com o ambiente é crucial para sua inteligência e funcionalidade. No CADeSIMU, essa interação é possibilitada pela barra de detectores, um conjunto de componentes essenciais que atuam como os “olhos e ouvidos” de qualquer sistema de controle moderno. Este artigo técnico explorará detalhadamente os tipos de detectores disponíveis, suas funcionalidades, configurações e aplicações, visando aprimorar o entendimento de iniciantes e experientes na área elétrica.

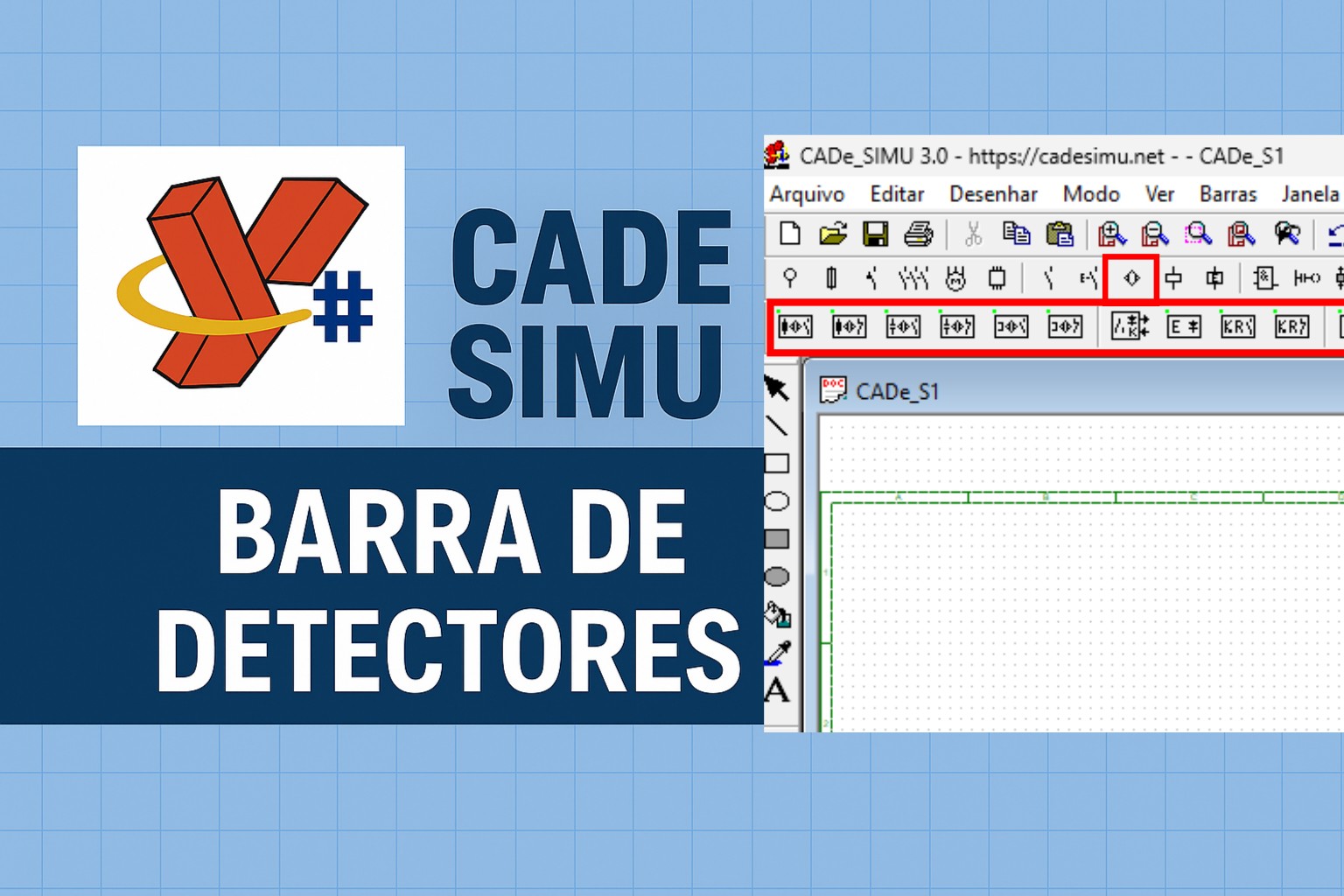

Localizando os Detectores
A barra de detectores no CADeSIMU é facilmente acessível. Basta clicar no botão “Detectores” para que todos os sensores disponíveis nesta categoria sejam exibidos. Para uma visualização mais clara e detalhada dos componentes, recomenda-se maximizar a área de trabalho e ajustar o zoom.
Categorias Principais de Sensores
A barra de detectores é organizada em três grupos distintos de sensores:
- Sensores de Proximidade (indutivos, capacitivos e magnéticos).
- Sensores de Barreira de Luz (feixes ópticos).
- Sensores de Pressão e Vácuo (pressostatos e vacuostatos).
1. Sensores de Proximidade: Detecção sem Contato Físico
Estes sensores são fundamentais para a detecção de objetos sem a necessidade de contato físico.
Sensores Indutivos:
- Função: São projetados para detectar a proximidade de materiais metálicos.
- Configurações: Podem ser encontrados em versões a dois fios com contato Normalmente Aberto (NA) ou Normalmente Fechado (NF). No mercado, e também no CADeSIMU, existem versões a três fios, que podem ser configuradas como PNP (saída positiva ao detectar) ou NPN (saída negativa ao detectar). A opção de três fios é importante para compatibilidade com Controladores Lógicos Programáveis (CLPs).
- Aplicações Típicas: Controle de posicionamento em esteiras industriais e detecção de peças metálicas em máquinas CNC.
Sensores Capacitivos:
- Função: Diferente dos indutivos, os sensores capacitivos são capazes de detectar qualquer tipo de material, incluindo metais, madeira, plástico, vidro e até mesmo água.
- Configurações: Assim como os indutivos, possuem opções de fiação a dois fios (NA/NF) ou três fios (PNP/NPN).
Aplicações Típicas: Controle de nível em tanques e detecção de embalagens em linhas de produção.
Sensores Magnéticos:
- Função: Estes sensores são ativados pela presença de campos magnéticos.
- Configurações: Geralmente disponíveis a dois fios (NA/NF), mas também podem ser configurados para três fios (PNP/NPN) no CADeSIMU.
- Aplicações Típicas: Utilizados em fechaduras eletromagnéticas e para o posicionamento de cilindros pneumáticos.
- Personalização Avançada: No CADeSIMU, ao clicar duas vezes sobre um sensor de proximidade, é possível acessar a tela de edição para alterar a configuração de fios (dois ou três), o tipo de saída (PNP ou NPN para três fios) e até a aparência das conexões para conexões laterais, o que pode otimizar a organização em diagramas complexos.
2. Sensores de Barreira de Luz: Detecção Óptica
Este grupo utiliza feixes de luz para detectar objetos.

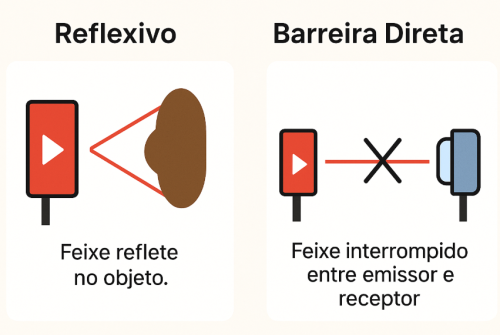

Emissor e Receptor no Mesmo Corpo (Reflexivo):
- Funcionamento: Este sensor emite um feixe de luz que reflete no objeto e retorna para o mesmo corpo, onde está o receptor.
Aplicações: Comuns em portas automáticas (elevadores, shoppings) e sistemas de segurança.
Emissor e Receptor Separados (Barreira Direta):
- Configurações: O receptor pode ter contato Normalmente Aberto (NA), acionando quando o feixe é bloqueado, ou Normalmente Fechado (NF), desligando quando bloqueado.
- Aplicações: Ideais para contagem de peças em esteiras e detecção de intrusos em áreas restritas.
- Funcionamento: Consiste em dois componentes: um emissor que envia o feixe e um receptor separado que o capta. A detecção ocorre quando o feixe é interrompido por um objeto.
3. Sensores de Pressão e Vácuo: Monitoramento de Fluidos
Estes dispositivos são cruciais para o monitoramento de condições de fluidos em sistemas.
Pressostatos:
- Função: Detectam a pressão de um fluido, acionando quando ela ultrapassa um limite predefinido.
- Configurações: Disponíveis em dois fios (NA/NF) e configuráveis para três fios (PNP/NPN), além da opção de conexões laterais.
- Aplicações: Indispensáveis em sistemas pneumáticos e bombas hidráulicas.
Vacuostatos:
- Função: Monitoram o vácuo, ou seja, pressões abaixo do normal, acionando quando uma condição de vácuo é detectada.
- Configurações: Semelhantes aos pressostatos, podem ser dois ou três fios (PNP/NPN) e ter conexões laterais.
- Aplicações: Encontrados em máquinas de embalagem a vácuo e sistemas de sucção industrial.
Testando os Detectores no Modo Simulação
No CADeSIMU, a simulação é uma ferramenta poderosa para testar o funcionamento dos detectores. Para ativar um sensor, basta clicar e segurar sobre ele no modo de simulação; o sensor permanecerá acionado enquanto o botão do mouse estiver pressionado. Para desativar, basta soltar o clique.
É crucial atenção às tags (nomes) dos sensores: se dois sensores compartilharem a mesma tag, ambos serão acionados simultaneamente. Para um controle individual e preciso, utilize tags únicas para cada sensor (ex: S1_Indutivo, S2_Optico).
Conclusão: Projetando Circuitos Mais Inteligentes
Os detectores são, sem dúvida, componentes vitais para a construção de circuitos inteligentes e eficazes no CADeSIMU. Dominar o seu uso permite não apenas aumentar a precisão dos projetos, mas também garantir a segurança em sistemas críticos e otimizar processos industriais. Ao entender as particularidades de cada tipo de sensor e suas opções de configuração, projetistas e técnicos podem criar soluções de automação mais robustas e responsivas ao ambiente.
