O Coração da Automação no CADeSIMU
Para qualquer profissional da área elétrica, seja iniciante ou experiente, a capacidade de projetar sistemas de automação eficientes é fundamental. No universo do CADeSIMU, uma ferramenta indispensável para a simulação de comandos elétricos, a categoria “Contatos Auxiliares e Temporizadores” é o alicerce para a criação de circuitos inteligentes e automatizados. Esta categoria, intencionalmente separada de outras como soft starters e inversores de frequência — que não são o foco do nosso curso de comandos elétricos — oferece os componentes cruciais para a lógica de acionamento e controle de tempo. É importante notar que, enquanto os contatos de potência operam a força principal dos circuitos, os contatos auxiliares e de temporizadores são a “inteligência” que orquestra esses movimentos.
1. Desvendando os Contatos Auxiliares: Os Blocos Lógicos Fundamentais

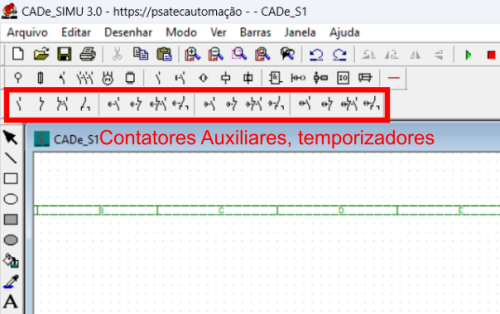

Ao acessar a barra de “Contatos Auxiliares e Temporizadores” no CADeSIMU, você encontrará uma gama de contatos auxiliares que são essenciais para a lógica de controle. Diferentemente dos contatos de potência, que lidam com correntes maiores, os auxiliares são projetados para circuitos de comando, manipulando sinais e não sendo operados manualmente. Eles não respondem a cliques do mouse na simulação; sua atuação depende da energização de dispositivos principais, como a bobina de um contator.
Existem diferentes tipos de contatos auxiliares, cada um com sua função específica e uma padronização de numeração de terminais para facilitar a leitura e o projeto:
- Contato Normalmente Aberto (NA): Este contato possui as numerações 3 e 4. Em seu estado inicial, ele se apresenta aberto. Sua função é acionar um circuito ou permitir a passagem de corrente quando o dispositivo principal ao qual ele está associado é energizado.
- Contato Normalmente Fechado (NF): Identificado pelas terminações 1 e 2, este contato está inicialmente fechado. Ele é utilizado para desligar circuitos ou interromper a passagem de corrente quando o dispositivo principal é energizado.
- Contatos Conjugados (NA+NF): Estes são dois contatos — um normalmente fechado (1-2) e um normalmente aberto (3-4) — que estão fisicamente presos e atuam simultaneamente. São ideais para o controle simultâneo de diferentes lógicas, onde a ativação de uma desativa a outra e vice-versa.
- Contato Comutador (Reversível): Este tipo de contato possui um terminal comum (C), um normalmente fechado e um normalmente aberto. Sua característica é a capacidade de chavear entre dois circuitos, direcionando o fluxo de energia de um ponto para outro.

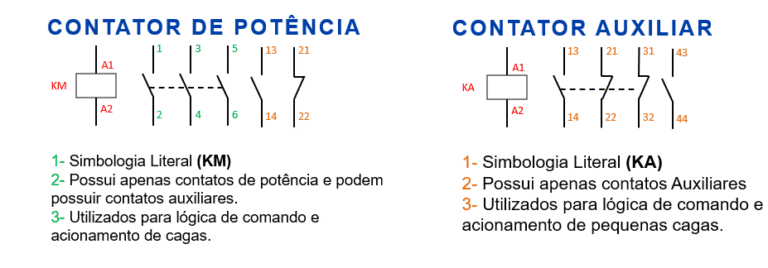

A numeração dos contatos auxiliares segue um padrão de dois algarismos: o primeiro indica a ordem do contato no dispositivo, e o segundo especifica se é um contato normalmente aberto ou fechado.
2. O Poder dos Temporizadores: Controlando o Tempo nos Circuitos
Além dos contatos auxiliares padrões, a mesma barra oferece contatos de temporizadores, que adicionam a dimensão do tempo à lógica de controle. Os temporizadores são dispositivos com funções especiais e seus contatos também possuem uma padronização de terminais específica: 5 e 6 para NF e 7 e 8 para NA. Assim como os contatos auxiliares, os contatos de temporizadores não são acionados manualmente; eles dependem da alimentação da placa eletrônica do temporizador para atuarem após o tempo configurado.

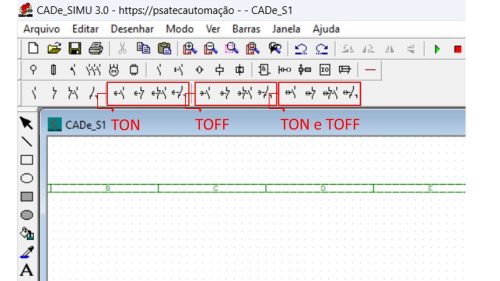

Os principais tipos de temporizadores e suas simbologias são:
- Temporizador com Retardo na Energização (ON-delay): Identificado por um arco apontando para fora em sua simbologia. Este temporizador ativa seus contatos após um tempo programado, uma vez que sua bobina é energizada. Por exemplo, em um circuito de partida estrela-triângulo, um temporizador ON-delay pode ser usado para comutar para a configuração triângulo após um tempo definido (ex: 5 segundos).
- Temporizador com Retardo na Desenergização (OFF-delay): Sua simbologia apresenta um arco apontando para dentro. Este tipo de temporizador mantém seus contatos acionados por um tempo programado após a desenergização de sua bobina.
- Temporizador de Dupla Função: Este componente combina as duas funções anteriores, sendo simbolizado por um arco bidirecional. Ele possui um retardo tanto na energização quanto na desenergização, permitindo lógicas de tempo mais complexas e versáteis. Em um exemplo de sequência automatizada, um temporizador de dupla função pode manter uma esteira ligada por 10 segundos (NA) e desligá-la com um retardo de 2 segundos (NF).
3. Boas Práticas e Padronização para um Projeto Robusto
Para garantir clareza, segurança e interoperabilidade em seus projetos, a adesão a boas práticas é crucial.
- Identificação de Terminais: Sempre utilize 1-2 para contatos NF e 3-4 para contatos NA de contatores auxiliares. Para contatos de temporizadores, a padronização é 5-6 para NF e 7-8 para NA.
- Nomenclatura: Adote um sistema claro, como K1.1, K1.2 para contatos de contatores e KT1, KT2 para temporizadores.
- Documentação: Inclua sempre legendas que especifiquem os tempos de atraso (ex: KT1 – 5s) e a função de cada componente no circuito (ex: K1.1 – Sinal de partida).
4. Superando Desafios Comuns na Simulação
Mesmo com um bom entendimento, é possível encontrar problemas na simulação. O CADeSIMU, ao simular a realidade, exige atenção aos detalhes:
- Contato não atua na simulação: Verifique se a bobina do contator associado está energizada. Sem a energização do dispositivo principal, o contato auxiliar não mudará de estado.
- Temporizador não funciona: Certifique-se de que o tempo no dispositivo físico ou nas configurações do CADeSIMU foi corretamente ajustado.
- Estado incorreto: Revise a numeração dos terminais. A troca entre 1-2 (NF) e 3-4 (NA) é um erro comum que pode inverter a lógica do seu circuito.
5. O Caminho para Sistemas Completos: Integração e Avanço
Os contatos auxiliares e temporizadores são a base, mas a verdadeira potência dos sistemas de automação emerge quando eles são integrados a outros componentes. Combine-os com botoeiras (para partida e parada), sensores (fim de curso, pressão), relés de proteção, e utilize LEDs indicadores ou sinais para CLPs para monitoramento e controle avançado.
Conclusão Técnica: Dominando a Lógica para a Excelência
Dominar a categoria “Contatos Auxiliares e Temporizadores” no CADeSIMU não é apenas uma habilidade, mas um pré-requisito para a excelência em comandos elétricos. Esta maestria permite criar lógicas de automação complexas, simular comportamentos temporizados com precisão e, crucialmente, evitar erros de projeto dispendiosos antes da implementação física.
Como próximo passo, convido você a aprofundar seus conhecimentos em botoeiras de acionamento, que serão o ponto de partida para a interação com os circuitos que você agora está apto a criar com inteligência e precisão.
