Configuração de Impressão no CADeSIMU
O momento final de qualquer projeto elétrico – a impressão – é tão crucial quanto sua elaboração. No CADeSIMU, a configuração adequada da impressão transforma diagramas técnicos em documentos claros, precisos e prontos para execução. Este guia técnico detalha cada etapa do processo, desde a preparação até os ajustes finos que fazem a diferença na qualidade final.
Pré-Impressão: Preparando o Ambiente
1. Organização dos Arquivos
-Abra todos os diagramas relacionados (potência, comando, controle) simultaneamente
-Verifique a numeração sequencial das folhas (ex: “1 de 5”, “2 de 5”)
–Dica profissional: Utilize a função “Menu Janela” para alternar rapidamente entre projetos abertos
2. Configuração Básica da Impressora

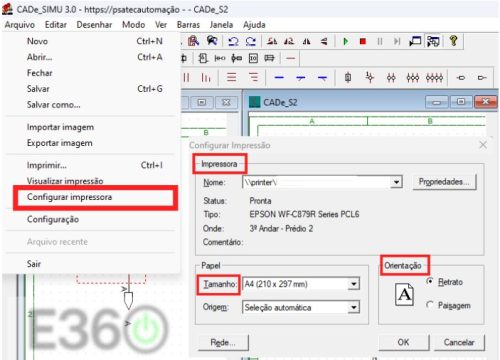

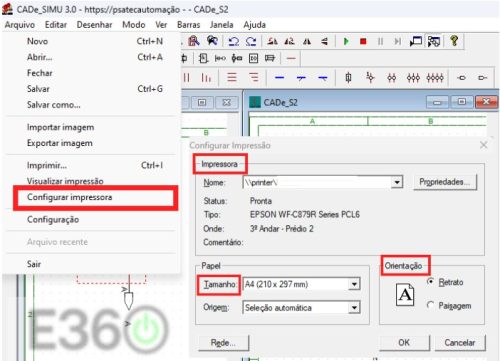

Acesse: Menu Arquivo > Configurar impressora
| Parâmetro | Configuração Recomendada | Observações Técnicas |
| Dispositivo | Microsoft Print to PDF (padrão) | Ideal para arquivos digitais |
| Tamanho | Correspondente ao projeto (A3/A4) | Consistência com configuração da folha |
| Orientação | Retrato/Paisagem | Deve coincidir com o projeto |
Importante: Para impressão física, selecione a impressora específica e verifique o status (online/tinteiro)
Ajustes Avançados: Dominando a Visualização
1. Controle de Escala

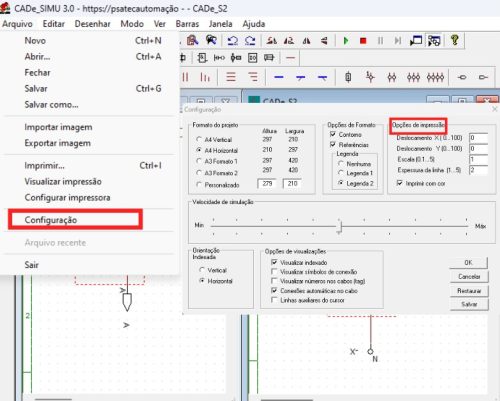

acesse > (Menu Arquivo > Configuração > Impressão)
Deslocamento X/Y: Valores entre -100 e +100
Melhor prática:
Centralize horizontalmente (X = 0)
Ajuste vertical (Y) para otimizar espaçamento
3. Parametrização de Linhas
| Espessura | Aplicação Recomendada |
| 1 | Diagramas densos (muitos componentes) |
| 2 | Padrão para maioria dos projetos |
| 3 | Ênfase em linhas principais |
4. Decisão Cromática
Colorido: Para revisões e apresentações
Preto e branco: Documentação executiva e arquivamento
Fluxo Otimizado de Impressão
Pré-visualização obrigatória (Ctrl+P)
-Verifique margens (mínimo 10mm)
-Confira legibilidade de textos
Impressão sequencial multifolha
Para cada folha:
a. Ative via “Menu Janela”
b. Repita ajustes específicos
c. Imprima/Salve PDF
Controle de qualidade pós-impressão
Verifique:
-Corte de componentes
-Nitidez de símbolos
-Legibilidade de textos
Soluções para Problemas Comuns
Problema 1: Diagrama muito pequeno
Solução: Aumente escala (passos de 0.2) + ajuste Y positivo
Problema 2: Componentes cortados
Solução: Reduza escala (0.1) + deslocamento X negativo
Problema 3: Linhas fracas
Solução: Aumente espessura para 3 + verifique toner/cartucho
Boas Práticas Profissionais
Template de configuração: Salve um arquivo base com seus parâmetros ideais
Padronização: Use as mesmas configurações para todas as folhas de um projeto
Nomenclatura: Adote convenção clara para arquivos PDF (ex: “ProjetoX_Folha1_202308.pdf”)
Backup: Mantenha versões impressas e digitais em locais separados
Conclusão: Excelência na Documentação Técnica
Dominar a configuração de impressão no CADeSIMU eleva seu padrão profissional, garantindo que:
- Projetos sejam executados sem erros de interpretação
- Documentação atenda requisitos normativos
- Comunicação técnica seja clara e precisa
- Arquivos permaneçam legíveis por anos
Lembre-se: na engenharia elétrica, a qualidade da documentação reflete diretamente na qualidade da instalação. Invista tempo nesse processo final – ele é seu cartão de visitas técnico.
Próximos passos: Explore a criação de arquivos PDF para preservação de longo prazo de seus projetos!
Tem alguma técnica especial para impressão no CADeSIMU? Compartilhe sua experiência nos comentários!
-Valores típicos: 1.8 a 2.5 para A4 | 1.2 a 1.8 para A3
Técnica de ajuste:
-Defina valor inicial 2.0
-Visualize (Ctrl+P)
-Ajuste incrementalmente (±0.1)
2. Posicionamento Preciso
Deslocamento X/Y: Valores entre -100 e +100
Melhor prática:
Centralize horizontalmente (X = 0)
Ajuste vertical (Y) para otimizar espaçamento
3. Parametrização de Linhas
| Espessura | Aplicação Recomendada |
| 1 | Diagramas densos (muitos componentes) |
| 2 | Padrão para maioria dos projetos |
| 3 | Ênfase em linhas principais |
4. Decisão Cromática
Colorido: Para revisões e apresentações
Preto e branco: Documentação executiva e arquivamento
Fluxo Otimizado de Impressão
Pré-visualização obrigatória (Ctrl+P)
-Verifique margens (mínimo 10mm)
-Confira legibilidade de textos
Impressão sequencial multifolha
Para cada folha:
a. Ative via “Menu Janela”
b. Repita ajustes específicos
c. Imprima/Salve PDF
Controle de qualidade pós-impressão
Verifique:
-Corte de componentes
-Nitidez de símbolos
-Legibilidade de textos
Soluções para Problemas Comuns
Problema 1: Diagrama muito pequeno
Solução: Aumente escala (passos de 0.2) + ajuste Y positivo
Problema 2: Componentes cortados
Solução: Reduza escala (0.1) + deslocamento X negativo
Problema 3: Linhas fracas
Solução: Aumente espessura para 3 + verifique toner/cartucho
Boas Práticas Profissionais
Template de configuração: Salve um arquivo base com seus parâmetros ideais
Padronização: Use as mesmas configurações para todas as folhas de um projeto
Nomenclatura: Adote convenção clara para arquivos PDF (ex: “ProjetoX_Folha1_202308.pdf”)
Backup: Mantenha versões impressas e digitais em locais separados
Conclusão: Excelência na Documentação Técnica
Dominar a configuração de impressão no CADeSIMU eleva seu padrão profissional, garantindo que:
- Projetos sejam executados sem erros de interpretação
- Documentação atenda requisitos normativos
- Comunicação técnica seja clara e precisa
- Arquivos permaneçam legíveis por anos
Lembre-se: na engenharia elétrica, a qualidade da documentação reflete diretamente na qualidade da instalação. Invista tempo nesse processo final – ele é seu cartão de visitas técnico.
Próximos passos: Explore a criação de arquivos PDF para preservação de longo prazo de seus projetos!
Tem alguma técnica especial para impressão no CADeSIMU? Compartilhe sua experiência nos comentários!
