No universo do CADeSIMU, a barra de componentes “Fusíveis e Seccionadores” é um elemento indispensável para qualquer profissional ou estudante da área elétrica. Ela representa a primeira linha de defesa contra sobrecargas e curtos-circuitos, desempenhando um papel crucial na segurança e funcionalidade de projetos elétricos. Dominar esta categoria é fundamental para criar diagramas precisos e simulações realistas, garantindo a proteção adequada e a facilidade de manutenção dos circuitos. Este guia técnico e didático explora os componentes disponíveis, as melhores práticas de uso e, principalmente, como evitar um erro crítico que pode invalidar suas simulações.
Acessando e Explorando a Barra de Componentes de Proteção
Para acessar os componentes de proteção, basta clicar com o botão esquerdo do mouse sobre o ícone “Fusíveis e Seccionadores” na Barra de Componentes, o que fará surgir uma sub-barra com todas as opções disponíveis. A folha de projeto pode ser maximizada e o zoom ajustado para melhor visualização dos componentes. Para inserir um componente, basta clicar sobre ele na barra, movê-lo para a folha de projeto e clicar novamente com o botão esquerdo; para cancelar a função, utiliza-se o botão direito do mouse ou a tecla ESC.

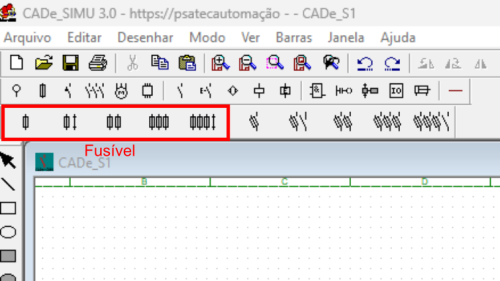

Tipos de Fusíveis Simples: A Essência da Proteção
Os fusíveis são dispositivos de proteção contra sobrecarga e curto-circuito. A barra oferece diversas configurações:
- Fusível Monofásico (Apenas uma fase): Protege uma única fase (L). É o tipo mais básico, contendo o elo fusível que se rompe em caso de sobrecarga ou curto-circuito.
- Fusível Monofásico + N (Com Neutro): Inclui a proteção na fase e um fusível para o neutro. É importante frisar que o fusível no neutro não tem função de proteção, servindo apenas como um meio de seccionamento para o condutor neutro.
- Fusível Bifásico: Projetado para proteger duas fases, comum em sistemas como 220V fase-fase.
- Fusível Trifásico: Oferece proteção para as três fases (L1, L2, L3) em circuitos de potência.
- Fusível Trifásico + N (Com Neutro): Protege as três fases e inclui o fusível para seccionamento do neutro. Novamente, a função do componente no neutro é apenas de seccionamento, não de proteção.
A simulação de um fusível simples envolve um clique sobre ele, que simula o rompimento do elo fusível devido a uma sobrecarga ou curto-circuito. Para restabelecer o circuito, basta clicar novamente sobre o dispositivo.

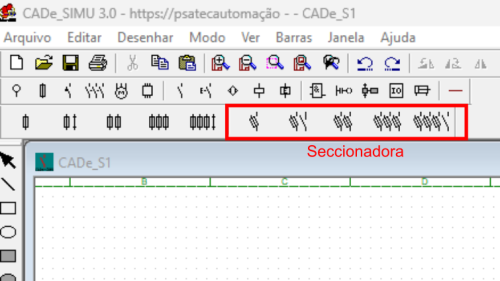

Chaves Seccionadoras Fusíveis: Proteção e Isolamento Combinados
As chaves seccionadoras fusíveis são dispositivos “dois em um” que combinam a proteção dos fusíveis com a capacidade de isolar o circuito. Elas permitem abrir e fechar o circuito, mas são projetadas para serem seccionadas apenas em momentos de necessidade, como para realizar manutenções ou trocar um fusível atuado. É crucial entender que não são interruptores de carga e não devem ser usadas para ligar e desligar o circuito continuamente.
Modelos disponíveis incluem:
- Monofásico (com ou sem neutro).
- Bifásico.
- Trifásico (com ou sem neutro).
Na simulação, as chaves seccionadoras fusíveis não rompem o elo do fusível ao serem clicadas. O clique sobre a chave simula a sua abertura ou fechamento, ou seja, o movimento dos contatos. Para simular a queima do fusível interno de uma chave seccionadora fusível, é necessário clicar diretamente no fusível que está dentro da chave.
O Erro Crítico das Tags Repetidas e Como Evitá-lo
Um dos erros mais comuns e graves ao trabalhar com fusíveis no CADeSIMU é a utilização de tags (nomes) repetidas. Por padrão, ao inserir múltiplos fusíveis, o software atribui a mesma tag, por exemplo, “-F”, a todos eles.
Por que isso é grave? Na simulação, o CADeSIMU interpreta que todos os componentes com a mesma tag são o mesmo dispositivo fisicamente. Isso significa que, se você simular a atuação de um fusível com a tag “-F”, todos os outros fusíveis que também tiverem a tag “-F” no seu projeto atuarão simultaneamente, mesmo que estejam em circuitos diferentes. Por exemplo, se o “F1” queimar, o “F2” e o “F3” também “queimarão” virtualmente. Isso leva a simulações irrealistas e invalida completamente a lógica do projeto.
A solução é simples, mas essencial: cada dispositivo deve ter uma tag única e sequencial. Para corrigir isso, clique duas vezes sobre o fusível e renomeie sua tag. Por exemplo, para fusíveis, use F1, F2, F3 e assim por diante. O mesmo se aplica às chaves seccionadoras fusíveis, que devem ser renomeadas como QS1, QS2, etc.. Com tags diferentes, cada fusível ou chave operará de forma independente na simulação.
Dicas Profissionais para Projetos Eficientes
Para elevar a qualidade e a clareza dos seus projetos no CADeSIMU, considere as seguintes dicas:
- Padronização das Tags: Mantenha um padrão claro para as tags. Utilize “F1, F2…” para fusíveis e “QS1, QS2…” para chaves seccionadoras.
- Documentação no Diagrama: Como o software não permite especificar valores nominais nos componentes, adicione legendas ou notas explicativas no diagrama. Inclua informações como a corrente nominal dos fusíveis (ex: F1 – 10A) e o tipo de seccionador (ex: QS1 – 3P 400V).
- Evite Tags Genéricas: Nunca deixe todos os componentes com a mesma tag padrão (-F), pois isso comprometerá a validade das suas simulações.
Conclusão
A categoria “Fusíveis e Seccionadores” no CADeSIMU é a base para a proteção de qualquer circuito elétrico. Um entendimento aprofundado de seus componentes, a distinção entre fusíveis simples e chaves seccionadoras, e, acima de tudo, a correcta nomeação das tags para garantir a independência na simulação, são conhecimentos cruciais. Ao dominar esses aspectos, você estará apto a criar projetos elétricos precisos, seguros e com simulações realistas, consolidando sua capacidade de projetar circuitos eficientes e funcionais. O próximo passo é avançar para outras categorias, como disjuntores e relés, para uma proteção ainda mais completa.
