Para garantir a segurança e a funcionalidade de circuitos elétricos, a inclusão de componentes de proteção confiáveis é indispensável. No ambiente de projeto CADeSIMU, a categoria “Automáticos e Disjuntores” é um pilar fundamental, oferecendo as ferramentas necessárias para desenhar diagramas que não apenas operam conforme o esperado, mas que também resguardam contra falhas elétricas. Este artigo técnico visa fornecer um guia didático para profissionais e iniciantes na área elétrica, detalhando o acesso, os componentes, a configuração e a simulação desses dispositivos cruciais.
Acessando os Componentes de Proteção Para acessar esses dispositivos, basta clicar no botão correspondente na Barra de Componentes do CADeSIMU. Automaticamente, uma sub-barra intitulada “Automáticos e Disjuntores” se abrirá, exibindo todos os componentes disponíveis dentro dessa categoria.
Conhecendo os Componentes Principais
Dentro desta categoria, encontramos uma variedade de dispositivos com funções específicas:

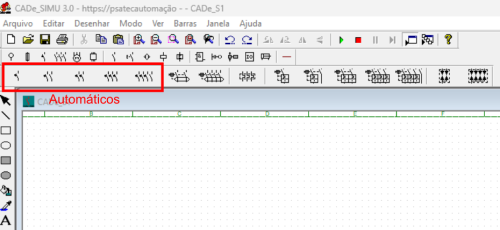

- Automáticos Genéricos: Estes são dispositivos com função de seccionamento automático. Eles atuam abrindo seus contatos de forma autônoma em resposta a uma análise de grandezas elétricas, como a corrente elétrica. Em caso de sobrecarga ou curto-circuito, os contatos desses componentes se abrem automaticamente, daí o termo “automáticos”. A simbologia apresentada é genérica e pode ser utilizada para qualquer dispositivo com seccionamento automático, embora seja frequentemente empregada para os disjuntores termomagnéticos em projetos reais. No CADeSIMU, estão disponíveis nas versões:
–Unipolar Protegido.
–Bipolar, com apenas um polo protegido ou com os dois polos protegidos.
–Tripolar, com os três polos protegidos.
–Tetrapolar, com três polos protegidos e um quarto não protegido.

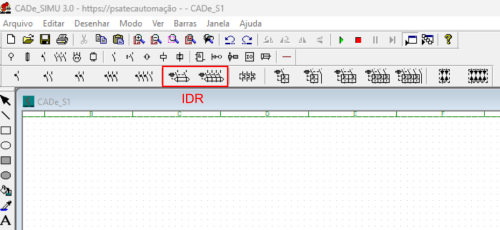

2. IDRs (Interruptores Diferenciais Residuais): Os IDRs são projetados para proteger contra choques elétricos, detectando correntes residuais. Suas versões disponíveis são bipolar e tetrapolar.

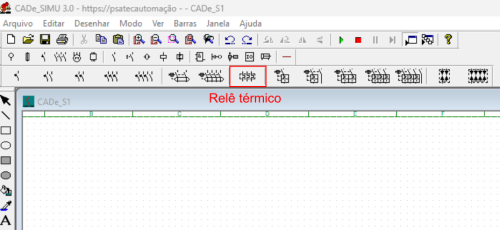

3. Relés Térmicos: Estes dispositivos oferecem proteção exclusiva contra sobrecarga. É importante notar que a parte de potência do relé térmico não possui um contato que secciona, ou seja, não há abertura ou fechamento direto de contatos. Em vez disso, seu funcionamento baseia-se em um bimetálico que se aquece de acordo com a intensidade da corrente, e esse aquecimento aciona contatos auxiliares. No CADeSIMU, a categoria “Automáticos e Disjuntores” contém apenas a parte de potência do relé térmico; os contatos auxiliares estão localizados em outra categoria.

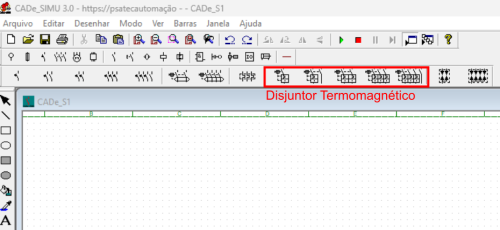

4. Disjuntores Termomagnéticos: Os disjuntores termomagnéticos são dispositivos que combinam proteção térmica (contra sobrecarga) e proteção magnética (contra curto-circuito). Eles possuem um contato que secciona. As versões disponíveis incluem:
-Unipolar.
–Bipolar, onde um ou ambos os polos são protegidos.
–Tripolar, com os três polos protegidos.
–Tetrapolar, com três polos protegidos e o quarto polo não protegido.

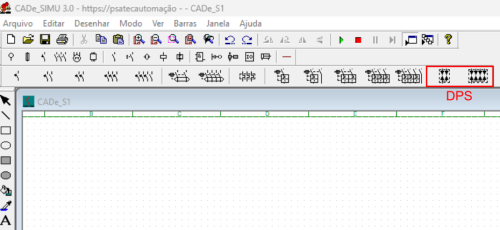

5. DPSs (Dispositivos de Proteção contra Surtos) / Limitadores de Sobretensão: Estes dispositivos são utilizados para limitar sobretensões e, consequentemente, proteger equipamentos. Embora o nome exato não seja explicitamente confirmado nas fontes, a função de limitador de sobretensão sugere que sejam DPSs. As versões disponíveis são bipolar e tetrapolar, com um jumper interno que disponibiliza um terminal para conexão ao condutor de aterramento ou proteção.
Configuração e Simulação: Evitando o Erro Crítico das Tags Repetidas
A inserção dos componentes no diagrama é simples: basta clicar no componente desejado e posicioná-lo na área de trabalho. A simulação desses componentes, no entanto, exige atenção.
- Automáticos Genéricos, IDRs e Disjuntores Termomagnéticos: A simulação desses dispositivos é feita abrindo e fechando seus contatos.
- Relés Térmicos: Não abrem ou fecham contatos diretamente. Quando simulados, eles apenas ficam vermelhos, indicando que o bimetálico está atuado ou aquecido.
- DPSs: Da mesma forma, os DPSs não possuem contatos que se abrem ou fecham. Durante a simulação, eles mudam de cor (para vermelho) para indicar que estão atuados.
Um erro crítico e comum no CADeSIMU é a atribuição da mesma “tag” a múltiplos componentes de uma mesma categoria, como “-F” para automáticos e IDRs ou “-Q” para disjuntores. O software interpreta componentes com a mesma tag como sendo o mesmo dispositivo, o que faz com que todos atuem simultaneamente durante a simulação, distorcendo os resultados.
A solução para este problema é simples e vital para simulações precisas: é necessário renomear as tags para valores únicos. Isso é feito clicando duas vezes sobre o componente e alterando a tag, por exemplo, de “-F” para “F1”, “F2”, “F3” ou de “-Q” para “Q1”, “Q2”, “Q3”, e assim por diante. Ao garantir que cada dispositivo tenha uma tag única, cada componente operará de forma independente na simulação.
Dicas Profissionais para Projetos Otimizados
Para elevar a qualidade dos projetos, algumas práticas são recomendadas:
- Padronize as Tags: Utilize convenções claras, como “Q” para disjuntores, “F” para fusíveis e “DR” para IDRs, adicionando detalhes como a corrente nominal (ex: Q1-25A).
- Documente o Projeto: Inclua uma legenda no diagrama que especifique a corrente nominal e o tipo de proteção de cada dispositivo (ex: Q1: 20A; DR1: IDR 30mA).
- Combine Proteções: Utilize disjuntores para proteção contra curtos-circuitos, IDRs para proteção contra choques elétricos e DPSs para proteger equipamentos sensíveis a sobretensões.
Dominar a categoria “Automáticos e Disjuntores” no CADeSIMU é fundamental para criar projetos elétricos seguros, realizar simulações precisas (através do uso de tags únicas) e facilitar a manutenção com uma documentação clara. O próximo passo para aprimorar seus projetos é explorar o uso de contatores e comutadores.
