Projetistas elétricos sabem que um diagrama bem estruturado é essencial para a clareza e manutenção de um sistema. No entanto, quando um projeto possui dezenas ou centenas de folhas, encontrar um componente específico pode se tornar uma tarefa árdua. É aí que entram as referências cruzadas, uma ferramenta indispensável no CADeSIMU e em projetos reais.
Neste artigo, vamos explorar como as referências cruzadas funcionam, como implementá-las no CADeSIMU e por que elas são fundamentais para a organização de diagramas elétricos complexos.
O Que é Referência Cruzada?
A referência cruzada é um sistema de localização que permite identificar a posição exata de componentes e conexões em um projeto. Ela funciona como um “GPS” dentro do diagrama, indicando:
- O número da folha onde o componente está localizado.
- A coordenada dentro da folha, definida por letras (colunas) e números (linhas).
Estrutura da Referência Cruzada

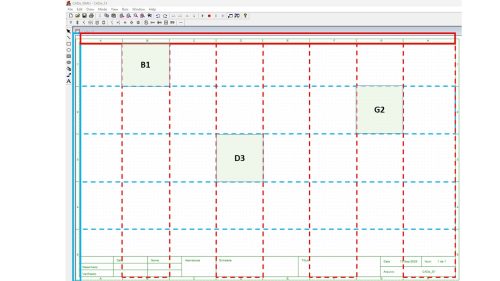

No CADeSIMU, cada folha possui um sistema de coordenadas:
Colunas (A a H): Localizadas nas margens superior e inferior da folha.
Linhas (1 a 5): Posicionadas nas laterais da folha.
Assim, um componente na Página 2, Coluna D, Linha 3 terá a referência 2 D3.
Aplicação Prática: Conectando Componentes
A principal função da referência cruzada é interligar partes de um mesmo dispositivo espalhadas pelo projeto. Vamos analisar dois cenários comuns:

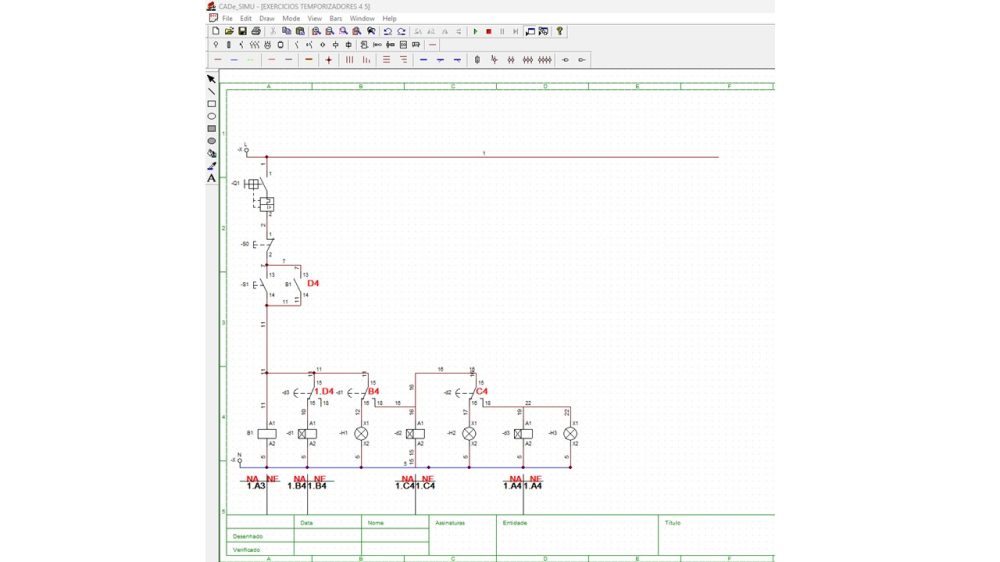

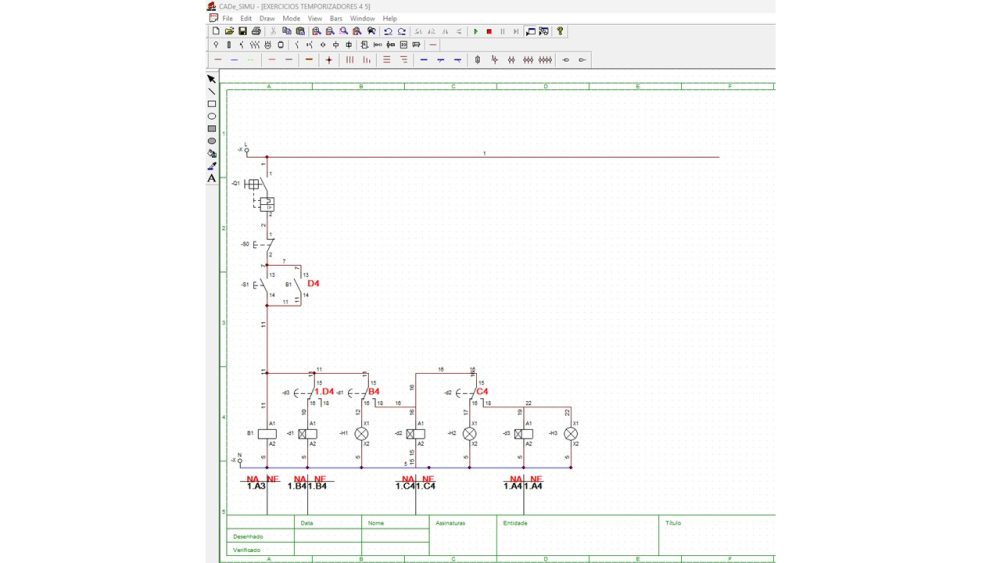

1. Referência Cruzada em Bobinas e Contatos
Considere um contator K1:
Na bobina: A referência cruzada lista todos os contatos (NA e NF) associados a ela, indicando suas posições.
Exemplo:
NA: 1 F2 → Contato normalmente aberto na Folha 1, Coluna F, Linha 2.
NF: 2 C4 → Contato normalmente fechado na Folha 2, Coluna C, Linha 4.
Nos contatos: Cada contato mostra onde sua bobina de acionamento está localizada.
Exemplo: Um contato NA com a indicação “K1 (1 B4)” significa que a bobina K1 está na Folha 1, Coluna B, Linha 4.

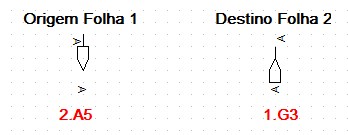

2. Referência Cruzada em Conexões de Condutores
Em projetos com múltiplas folhas, um condutor pode começar em uma página e terminar em outra. A referência cruzada garante que essa continuidade seja clara:
Conexão de saída: Um fio que sai de Folha 1, G3 pode ter a indicação “→ 2 A5”, mostrando que continua na Folha 2, A5.
Conexão de entrada: Na Folha 2, A5, a referência “← 1 G3” indica a origem do condutor.
Isso evita erros de interpretação e simplifica a análise do circuito.
Vantagens da Referência Cruzada no CADeSIMU
- Facilidade de Localização
- Organização Profissional
- Manutenção Simplificada
- Integração entre Folhas
Conclusão
Dominar as referências cruzadas no CADeSIMU é essencial para quem trabalha com projetos elétricos complexos. Essa ferramenta não apenas economiza tempo, mas também eleva a qualidade do trabalho, garantindo que todas as partes do diagrama estejam perfeitamente interligadas e documentadas.
Se você deseja criar projetos mais eficientes e profissionais, comece a implementar referências cruzadas em seus diagramas. Com prática, essa técnica se tornará uma parte natural do seu fluxo de trabalho.
Ficou com dúvidas? Deixe um comentário e compartilhe suas experiências com referências cruzadas!
