A eletricidade é uma força invisível, mas seus princípios são perfeitamente compreensíveis e, para qualquer profissional ou estudante da área elétrica, dominar suas leis é fundamental. Entre elas, a Segunda Lei de Ohm se destaca como um pilar essencial para entender como a resistência elétrica de um condutor é determinada por suas características físicas. Não se trata apenas de uma fórmula; é uma ferramenta que nos permite prever e dimensionar circuitos, garantindo segurança e eficiência em qualquer instalação. Se a resistência elétrica é a oposição que um material oferece à passagem da corrente, esta lei nos mostra o que influencia essa oposição de forma clara e matemática.

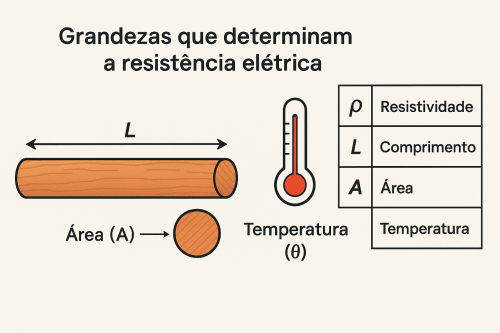

As Grandezas que Compõem a Resistência
Para compreender a Segunda Lei de Ohm, precisamos primeiro identificar as grandezas físicas que nela estão envolvidas:
- Resistividade (ρ – “rô”): Esta é uma propriedade intrínseca do material, indicando a dificuldade que ele apresenta para conduzir eletricidade. Cada substância, como cobre, alumínio ou prata, possui sua própria resistividade característica.
- Comprimento (L): Refere-se ao tamanho do condutor, seja um fio ou cabo, que está conduzindo a corrente. Quanto maior o caminho, maior a oposição.
- Área da Seção Transversal (A): Conhecida popularmente como a “bitola” ou “espessura” do condutor. Um condutor mais grosso oferece menos resistência.
- Temperatura (θ): Embora não figure diretamente na fórmula, a temperatura exerce uma influência crucial na resistividade do material. Em geral, para metais, quanto maior a temperatura, maior a resistividade.
Unidades de Medida: Do Teórico ao Prático
No Sistema Internacional de Unidades (SI), as grandezas são padronizadas para garantir consistência global. O comprimento (L) é medido em metro (m), a área da seção transversal (A) em metro quadrado (m²), a resistividade (ρ) em Ohm vezes metro (Ω·m) e a temperatura (θ) em Graus Celsius (°C).
Contudo, para nós, profissionais e entusiastas da eletricidade, as adaptações são bem-vindas e até necessárias no dia a dia. Ninguém fala de um cabo de 0,0000025 m², mas sim de um cabo de 2,5 mm². Essa é a unidade prática para a área da seção transversal (A) em instalações elétricas: o milímetro quadrado (mm²). Para que a fórmula continue matematicamente consistente com essa mudança, a resistividade (ρ) também é adaptada, passando a ser expressa em Ohm vezes milímetro quadrado por metro (Ω·mm²/m). Essa adaptação simplifica os cálculos e alinha as unidades com a realidade prática do mercado. Por exemplo, a resistividade do cobre a 20°C é de 0,0173 Ω·mm²/m. Isso significa que um fio de cobre de 1 metro de comprimento e 1 mm² de área transversal terá uma resistência de 0,0173 Ω.
A Fórmula e Seus Ensinamentos

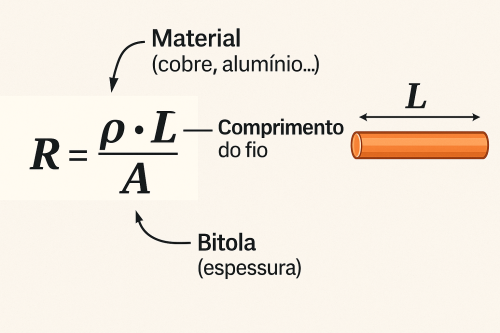

Com as grandezas e suas unidades bem definidas, podemos apresentar a Fórmula da Segunda Lei de Ohm:
R = (ρ * L) / A
Onde:
- R é a Resistência Elétrica (em Ohms, Ω).
- ρ (rô) é a Resistividade do material (em Ω·mm²/m).
- L é o Comprimento do condutor (em metros, m).
- A é a Área da Seção Transversal do condutor (em milímetros quadrados, mm²).
Esta fórmula nos revela relações cruciais:
- Diretamente proporcional ao Comprimento (L): Quanto maior o comprimento do fio, maior a resistência que ele oferecerá à corrente. Um fio de 10 metros, por exemplo, terá o dobro da resistência de um fio de 5 metros, mantendo a mesma bitola e material.
- Diretamente proporcional à Resistividade (ρ): Materiais com maior resistividade, como o alumínio em comparação ao cobre, oferecerão mais resistência, mesmo com as mesmas dimensões.
- Inversamente proporcional à Área da Seção Transversal (A): Quanto mais grosso for o condutor, ou seja, maior sua área, menor será sua resistência. É por isso que um cabo de 10 mm² apresenta menor resistência que um de 2,5 mm² para o mesmo material e comprimento.
E a temperatura? Como vimos, ela não está explícita na fórmula, mas sua influência é inegável, pois ela afeta diretamente a resistividade (ρ) do material. Ao realizar um cálculo, o valor de resistividade que utilizamos já deve corresponder à temperatura desejada para o condutor.
Aplicação Prática da Lei

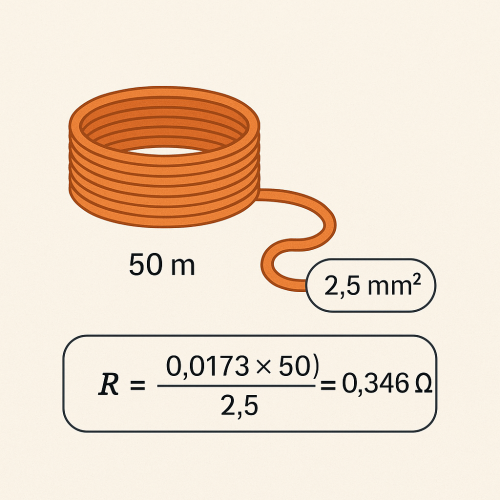

Para solidificar o entendimento, vejamos um exemplo:
Imagine que precisamos calcular a resistência de um fio de cobre com as seguintes características:
- Resistividade do cobre (ρ): 0,0173 Ω·mm²/m (a 20°C)
- Comprimento do fio (L): 50 metros
- Área da seção transversal (A): 2,5 mm²
Aplicando a fórmula:
Isso significa que o fio de cobre com essas características apresentará uma resistência de 0,346 Ohms, um valor crucial para o correto dimensionamento e desempenho da instalação.
Conclusão
A Segunda Lei de Ohm é muito mais que uma equação; é uma bússola para eletricistas e engenheiros, permitindo-nos prever o comportamento dos condutores e dimensionar adequadamente os cabos em qualquer instalação. O entendimento da relação entre resistência, comprimento, bitola e resistividade é fundamental para evitar perdas de energia, superaquecimento e garantir a segurança elétrica. As adaptações nas unidades de medida para o milímetro quadrado simplificam nosso trabalho, tornando a teoria diretamente aplicável à prática do dia a dia. Compreender e aplicar a Segunda Lei de Ohm é um passo decisivo para uma atuação mais segura, eficiente e consciente no universo da eletricidade.
