Ao projetar diagramas de comandos elétricos, especialmente em softwares como o CADeSIMU, as barras de alimentação (positiva/fase e negativa/neutro) são elementos fundamentais. Para iniciantes, podem parecer simples linhas para organizar o desenho, mas para profissionais experientes, representam o coração de uma montagem elétrica robusta e eficiente. A função dessas barras baseia-se inteiramente em um dos conceitos mais essenciais da eletricidade: o circuito paralelo. Compreender as suas características não é apenas teoria; é a chave para utilizar as barras de alimentação de forma correta e projetar circuitos lógicos, seguros e funcionais.
É importante notar que as informações específicas sobre o software CADeSIMU não são extraídas das fontes fornecidas, que se concentram nos conceitos teóricos e práticos de circuitos elétricos. A conexão entre os conceitos e o software é feita para fins didáticos.
A Essência do Paralelo: A Base da Barra de Alimentação

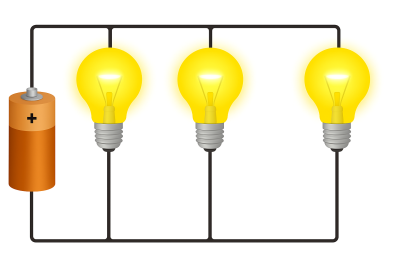

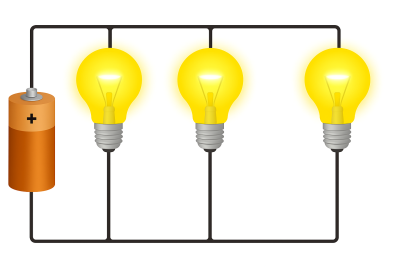

Um circuito paralelo é definido como uma configuração na qual os componentes, como lâmpadas ou bobinas de contatores, são conectados em “caminhos” ou “ramos” independentes para a corrente elétrica. A característica principal e definidora de uma ligação em paralelo é que todos os componentes estão conectados diretamente aos mesmos dois pontos do circuito, geralmente os polos da fonte de alimentação. Pense nas barras de alimentação: uma barra superior (fase ou positivo) e uma inferior (neutro ou negativo). Ao conectar um componente entre essas duas barras, você está, na prática, ligando-o diretamente à fonte de energia. Isso coloca cada componente “nas mesmas condições” em relação à fonte, que é a definição exata de estarem em paralelo. É como se cada carga “enxergasse” a fonte de tensão diretamente, garantindo um comportamento uniforme e previsível.
Tensão Constante: A Regra de Ouro do Paralelo

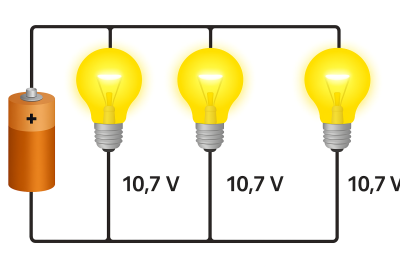

A primeira e mais importante consequência de uma ligação em paralelo é que a tensão elétrica é a mesma em todos os componentes. Se uma fonte de alimentação fornece 50V, cada dispositivo conectado entre as barras receberá esses mesmos 50V. Isso ocorre porque não há divisão de tensão; cada ramo do circuito está diretamente ligado aos terminais da fonte. As barras de alimentação funcionam como condutores ideais (com resistência desprezível), distribuindo o mesmo potencial elétrico ao longo de toda a sua extensão. Uma demonstração prática com uma fonte de 10,78V e três lâmpadas em paralelo confirmou que cada lâmpada recebia uma tensão de aproximadamente 10,75V. Portanto, ao usar as barras de alimentação, você garante que todos os componentes de comando ligados a elas operarão com a tensão nominal do projeto, assegurando seu funcionamento correto. Este princípio é válido para circuitos puramente paralelos, onde todas as cargas estão diretamente conectadas à fonte.
Divisão da Corrente: O Fluxo Distribuído

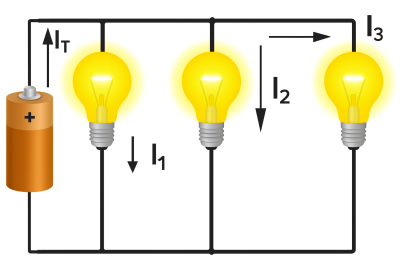

Enquanto a tensão se mantém constante, a corrente elétrica total se divide entre os diferentes ramos do circuito. A corrente total (IT) que sai da fonte é igual à soma das correntes individuais que passam por cada componente (IT = I1 + I2 + I3…). As barras de alimentação atuam como grandes pontos de distribuição, que em termos técnicos são chamados de nós. A corrente total sai do polo positivo, percorre a barra de alimentação e se divide em cada ponto onde um componente é conectado. Após passar pelas cargas, as correntes individuais se reagrupam na barra negativa antes de retornar à fonte. Por exemplo, se três lâmpadas consomem 2A cada, a fonte precisará fornecer uma corrente total de 6A. Medições em um circuito real confirmaram isso: correntes individuais de 0.58A, 0.59A e 0.60A resultaram em uma corrente total de 1.78A, que é a soma dos valores. Isso destaca a importância de dimensionar a fonte de alimentação para suportar a soma das correntes de todos os dispositivos que podem ser acionados simultaneamente.
Independência e Confiabilidade: A Grande Vantagem Prática
Talvez a maior vantagem do circuito paralelo, e por extensão, do uso de barras de alimentação, seja a independência operacional das cargas. Diferentemente de um circuito em série, onde a falha de um único componente interrompe o fluxo de corrente para todos os outros, no circuito paralelo cada ramo é independente. Se a bobina de um contator queimar ou um sinalizador falhar, os demais componentes conectados às barras continuarão a funcionar normalmente, pois seus caminhos de corrente permanecem intactos. Essa característica é o motivo pelo qual as instalações elétricas residenciais são feitas em paralelo: uma lâmpada queimada em um cômodo não afeta os outros. Em comandos elétricos, isso se traduz em maior confiabilidade e facilidade de manutenção, pois isolar e corrigir uma falha em um ramo não exige o desligamento de todo o sistema de controle.
Conclusão
As barras de alimentação, seja em um software de simulação ou em um painel físico, são muito mais do que meras convenções de desenho. Elas são a representação prática do princípio do circuito paralelo. Ao utilizá-las, o projetista aplica diretamente as leis da eletricidade para criar um sistema onde a tensão é estável, a corrente é distribuída conforme a necessidade de cada carga e a operação é independente e confiável. Dominar o conceito de circuito paralelo é, portanto, essencial para qualquer profissional da área elétrica que deseje projetar circuitos de comando eficientes e seguros.
