No estudo da eletrodinâmica, após compreendermos a associação de resistores em série, o próximo passo fundamental é dominar a configuração em paralelo. Enquanto a associação em série cria um único caminho para a corrente, a associação em paralelo oferece múltiplos percursos, alterando drasticamente o comportamento do circuito. Este arranjo é vital para o funcionamento de inúmeros dispositivos, desde a instalação elétrica residencial até complexos sistemas eletrônicos. Este artigo técnico tem como objetivo explorar as características, os métodos de cálculo e a análise prática dos circuitos em paralelo, oferecendo uma visão clara tanto para iniciantes quanto para profissionais da área.
O Que Define um Circuito em Paralelo?
Um circuito de resistores em paralelo é caracterizado pela forma como os componentes são conectados: todos os terminais de entrada dos resistores são ligados a um ponto comum (nó), e todos os terminais de saída são ligados a outro ponto comum. Imagine uma avenida de faixa única que, subitamente, se divide em várias faixas para os carros passarem, voltando a unir-se numa única faixa mais à frente. Os carros representam os elétrons (a corrente elétrica), e as faixas representam os resistores. Com mais caminhos disponíveis, o fluxo total de tráfego torna-se mais fácil e rápido.
Essa analogia ilustra perfeitamente as duas propriedades fundamentais de uma associação em paralelo:
- Tensão Elétrica Constante: Como todos os resistores estão ligados entre os mesmos dois pontos do circuito, a diferença de potencial (ddp) ou tensão elétrica (U) é exatamente a mesma para todos os componentes. Se uma fonte de 12 V alimenta um circuito paralelo, cada resistor nesse circuito estará submetido a uma tensão de 12 V.
- Divisão da Corrente Elétrica: Ao contrário da tensão, a corrente total (i) fornecida pela fonte divide-se entre os diferentes ramos (ou caminhos) do circuito. A quantidade de corrente que passa por cada resistor dependerá do seu valor de resistência (pela Lei de Ohm, o caminho com menor resistência receberá mais corrente). A soma das correntes de todos os ramos é igual à corrente total que sai da fonte.
O Impacto na Resistência Equivalente (Req)
A consequência mais contraintuitiva da associação em paralelo é o seu efeito sobre a resistência total do circuito. Ao adicionar mais caminhos para a corrente fluir, a “dificuldade” geral para a passagem dos elétrons diminui. Isso significa que a resistência equivalente (Req) de um circuito em paralelo é sempre menor do que o valor do menor resistor presente no circuito. No nosso exemplo da avenida, adicionar mais faixas (resistores) não dificulta o trânsito, pelo contrário, facilita, reduzindo o “congestionamento” geral (resistência). Este é o oposto direto da associação em série, onde cada resistor adicional aumenta a resistência total.
Métodos de Cálculo da Resistência Equivalente
Existem diferentes formas de calcular a resistência equivalente de uma associação em paralelo, cada uma adequada a uma situação específica.

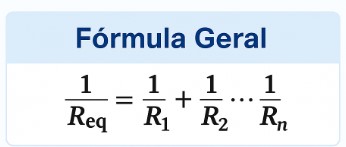

- A Fórmula Geral (Inverso da Soma dos Inversos) Esta é a fórmula universal que funciona para qualquer número de resistores em paralelo. Ela estabelece que o inverso da resistência equivalente é igual à soma dos inversos de cada resistência individual.

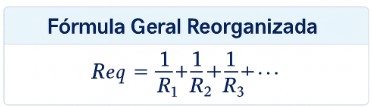

- Para facilitar o cálculo, especialmente em calculadoras, a fórmula pode ser reorganizada como:

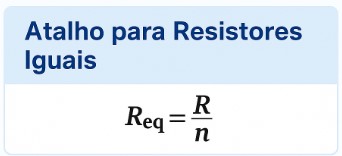

- Atalho 1: Resistores de Mesmo Valor Quando um circuito possui vários resistores de valor idêntico em paralelo, o cálculo é muito simplificado. Basta dividir o valor da resistência (R) pelo número de resistores (n).
- Por exemplo, quatro resistores de 100 Ω em paralelo teriam uma resistência equivalente de

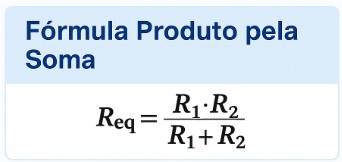

100 Ω / 4 = 25 Ω. - Atalho 2: Apenas Dois Resistores (Produto pela Soma) Para o caso específico de apenas dois resistores em paralelo (com valores iguais ou diferentes), existe uma fórmula muito prática conhecida como “produto pela soma”.
- É crucial lembrar que esta fórmula só é válida para dois resistores de cada vez. Se houver três resistores, pode-se aplicar a fórmula para dois deles e, em seguida, aplicar novamente a fórmula usando o resultado obtido e o terceiro resistor.
Análise Prática: Um Exemplo Resolvido
Para aplicar estes conceitos, vamos analisar um circuito simples usando a Primeira Lei de Ohm (U = R . i).
Cenário: Uma fonte de tensão de 12 V alimenta um circuito com dois resistores associados em paralelo. O primeiro resistor (R1) tem 30 Ω e o segundo (R2) tem 60 Ω.
Objetivo: Calcular a resistência equivalente (Req), a corrente total fornecida pela fonte (Itotal) e as correntes que atravessam cada um dos resistores (I1 e I2).
Resolução passo a passo:

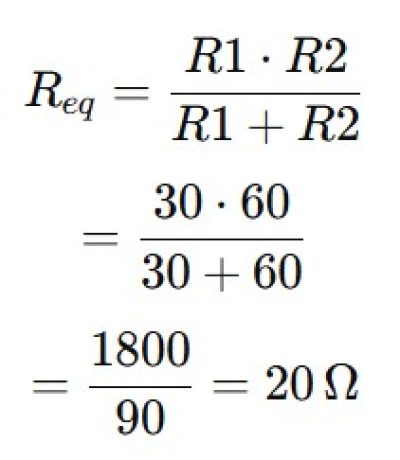

Calcular a Resistência Equivalente (Req): Como temos apenas dois resistores, podemos usar a fórmula do “produto pela soma” para maior agilidade.
- Note que o resultado (20 Ω) é, de facto, menor que o menor resistor do circuito (30 Ω), confirmando a regra fundamental da associação em paralelo.
Para qualquer entusiasta ou profissional da área elétrica, compreender os fundamentos dos circuitos é o primeiro passo para dominar conceitos mais complexos. Entre as configurações mais básicas e essenciais está o circuito em série, uma estrutura com regras de funcionamento muito específicas que, uma vez entendidas, abrem as portas para uma compreensão mais profunda da eletricidade. Este artigo explora, de forma didática e objetiva, o que é um circuito em série, suas características principais e suas implicações práticas.
O Que Define um Circuito em Série?
Antes de tudo, é crucial lembrar que um circuito elétrico básico precisa de três elementos mínimos para funcionar: uma fonte de energia (como uma bateria, que fornece a tensão), uma carga (como uma lâmpada, que transforma a energia elétrica em outra forma de energia) e condutores (fios que permitem a passagem da corrente).

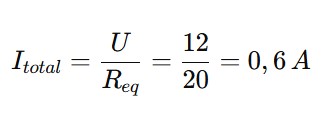

- Calcular a Corrente Total (Itotal): A fonte de tensão “enxerga” o circuito como se ele tivesse um único resistor de 20 Ω. Aplicando a Lei de Ohm, podemos encontrar a corrente total que sai da fonte.
- Calcular as Correntes nos Ramos (I1 e I2): A tensão em cada resistor é a mesma da fonte (12 V). Podemos calcular a corrente em cada ramo individualmente.
- Para o R1 (30 Ω):
- Para o R1 (30 Ω):
- Para o R2 (60 Ω):
- Verificação: O princípio da divisão da corrente afirma que a soma das correntes nos ramos deve ser igual à corrente total.
- Os cálculos estão consistentes, demonstrando como a corrente total de 0,6 A se divide, com a maior parte (0,4 A) a passar pelo caminho de menor resistência (30 Ω).
Conclusão
A associação de resistores em paralelo é definida por suas características marcantes: múltiplos caminhos para a corrente, tensão constante em todos os componentes, divisão da corrente total entre os ramos e uma resistência equivalente que sempre diminui à medida que mais resistores são adicionados. Compreender estes princípios é indispensável, não apenas para resolver exercícios, mas para projetar e diagnosticar circuitos do mundo real. O domínio tanto da associação em série quanto da em paralelo é a base para a análise de circuitos mistos, que representam a maioria das aplicações práticas na eletrônica e na eletricidade.
